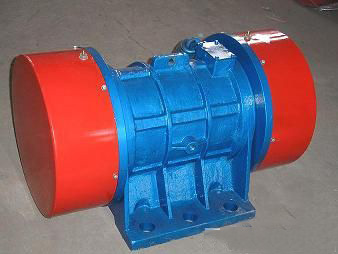

YZU系列振動電機

YZU系列振動源三相異步電動機（簡稱振動電機）是振動篩分機、振動給料機、振動落砂機、振動放礦機等各種振動機械的通用激振源，以其優良的性能廣泛用于煤炭、冶金、礦山、電力、糧食、化工、鑄造、水泥、港口等行業。
Product overview
YZU series vibrating source of three-phase asynchronous motor (hereinafter referred to as the vibration motor) is the extension of vibrating screen, vibrating feeder, vibration shakeout machine, vibration drawing machine and so on all kinds of vibration machinery general excitation source, with its excellent performance is widely used in coal, metallurgy, mining, electricity, food, chemical, foundry, cement, port and other industries.

振動電機除了可以應用與一般振動機械外，還可以組合多種振動形式。如：平旋型，渦旋型，搖動振動型，組合直線型，組合長橢圓型，復合雙頻型，復合雙幅型等。由這些振動形式可以產生出一些過去所沒有的新型振動機械。

YZU系列振動電機是新型號振動電機, 特點是體積小巧, 外形美。
In addition to application and general vibration mechanical vibration motor, also can combine a variety of vibration mode.Such as: swing, vortex, shaking vibration type, combination straight, long elliptic type, compound dual-band type, compound type double amplitude, etc.By these vibration form can produce some past have no of new vibration machine.

YZU系列振動電機使用條件
Conditions of usage

環境溫度：-20℃~+40℃
海拔：<1000 m
電壓：380 V
接法：Y/△
絕緣等級：B級或F級
電源頻率：50 Hz
工作方式：連續
安裝方式：任意方向

Ambient temperature: - 20 ℃ ~ + 40 ℃
Sea: pull < 1000 m
The electric voltage: 380 V
Connection: Y/delta
Insulation class: class B or class F
Power frequency: 50 Hz
Work style: continuous
Installation method: any direction
YZU系列振動電機技術參數
Parameters

JZO振動電機安裝尺寸

型號	激振力(KN)	功率(kw)	電流（A)	振頻(r/min)	安裝尺寸										重量（Kg)
型號	激振力(KN)	功率(kw)	電流（A)	振頻(r/min)	E	F	G	H	I	L	M	N	n	φd	重量（Kg)
YZU-1.5-2	1.5	0.12	0.36	3000	130	80	19	80	200	240	164	118	4	12	13
YZU-2.5-2	2.5	0.22	0.66		130	80	19	80	200	240	164	118	4	12	14
YZU-3-2	3	0.25	0.75		150	90	21	90	220	250	185	124	4	14	20
YZU-5-2	5	0.37	1.11		150	90	21	90	220	270	185	124	4	14	21
YZU-10-2	10	0.75	2.25		180	110	27	112	238	335	225	155	4	18	31
YZU-15-2	15	1.1	3.3		220	140	32	125	265	370	272	190	4	22	47
YZU-20-2	20	1.5	4.5		260	150	40	140	320	452	344	234	4	26	68
YZU-30-2	30	2.2	6.6		310	170	57	170	365	505	400	270	4	33	107
YZU-50-2	50	3.7	11.1		350	220	52	200	425	600	450	313	4	39	210
YZU-1.0-4	1	0.09	0.27	1500	130	80	19	80	200	245	164	118	4	12	13
YZU-1.5-4	1.5	0.12	0.36		130	80	19	80	200	240	164	118	4	12	16
YZU-3-4	3	0.18	0.54		150	90	21	90	220	260	185	124	4	14	22
YZU-5-4	5	0.25	0.75		180	110	27	112	238	335	225	155	4	18	32
YZU-10-4	10	0.55	1.65		220	140	32	125	265	370	272	190	4	22	49
YZU-15-4	15	0.75	2.25		260	150	42	140	320	452	344	234	4	26	76
YZU-20-4	20	1.1	3.3		260	150	42	140	320	452	344	234	4	26	82
YZU-30-4	30	1.5	4.5		310	170	57	170	365	505	400	270	4	33	117
YZU-50-4	50	2.2	6.6		350	220	33	190	425	600	450	313	4	33	219
YZU-75-4	75	3.7	11.1		380	250	35	220	500	670	480	350	4	39	360
YZU-1.5-6	1.5	0.12	0.36	1000	150	90	21	90	220	270	185	124	4	14	22
YZU-3-6	3	0.25	0.75		180	110	27	112	238	335	225	155	4	18	35
YZU-5-6	5	0.37	1.11		220	140	32	125	265	370	272	190	4	22	50
YZU-10-6	10	0.75	2.25		260	150	42	140	320	452	344	234	4	26	82
YZU-15-6	15	1.1	3.3		310	170	57	170	365	505	400	270	4	33	125
YZU-20-6	20	1.5	4.5		310	170	57	170	365	505	400	270	4	33	130
YZU-30-6	30	2.2	6.6		350	220	33	190	425	600	450	313	4	39	190
YZU-40-6	40	3	9		350	220	35	190	425	600	450	313	4	39	190
YZU-50-6	50	3.7	11.1		380	250	35	210	465	670	480	350	4	45	300
YZU-75-6	75	5.5	16.5		440	250	35	220	500	730	480	350	4	45	400
YZU-100-6	100	7.5	22.5		440	280	40	240	550	750	570	450	4	45	420
YZU-125-6	125	8.5	25.5		440	280	40	240	550	750	570	450	4	45	468
