GZD振動料斗

產品概述

    振動料斗常用于機床上下料裝置，在儀器儀表和電子元件等行業中較多應用。振動料斗工作比較平穩，適用于已經過部分精加工的各類小型工件。振動料斗具有一定的通用性，當用于尺寸，重量相近的不同工件時只需要更換定向機構。
    振動料斗由料斗、定向機構、支承彈簧、電磁鐵和底座等組成。料斗多數為圓盤式(也有直槽式)，圓盤內側有螺旋上升的斜料槽。定向機構設置在料槽近出口處，工件經過出口時沿斜料槽進行定向運動。支承彈簧通常為3或4根板彈簧，傾斜安裝。電磁鐵作為振動源，接交流電源或通以半波整流的脈動電流。銜鐵裝在料斗底部，氣隙可以調節。通電后，電磁鐵以一定頻率吸放銜鐵，于是帶動料斗在傾斜安裝的支承彈簧支撐下往復扭轉和上下振動。有的振動料斗不用電磁鐵激振，而用凸輪、曲柄連桿機構或偏心塊等機構產生振動作用。
   振動給料斗破拱性能好,對于料倉內的各種粉狀及粒狀物料都能實現破拱和連續均勻排料,可消除不同粒度、不同比重的混合物料在進入料倉時的偏析現象。其結構簡單，工作可靠，運轉平穩，噪音小，動力消耗少，使用壽命長，維修工作量小,生產率的調節范圍大。適用于圓形、方形、鋼質或混凝土的任何料倉。可以實現完全密封輸送，粉塵不外揚，不污染環境。

應用范圍

軍工及化學工業方面：氯化鉀、固體噴氣燃料、氯化氨、尿素、碳酸氫鈉、硫酸鋇、純堿、滑石、碳黑、活性碳、煤粉、熟石灰、顏料、添加劑等。
機械及冶金工業方面：鑄型沙、鐵礦石、燒結礦、礦粉、氧化鐵粉、煤粉、二氧化錳、氧化鋁粉、氧化亞鉛、鋁粉、氧化鈦、鐵合金、非鐵合金添加劑、粘結劑、混合料等。
陶瓷工業方面：粘土、陶土、二氧化硅、砂、拋光材料、熟石膏、鋁氧化粉等。
糧食及食品工業方面：面粉、大豆、花生、淀粉、奶粉、食鹽、砂糖、維生素補品等。
塑料工業方面：塑料粉、塑料顆粒、磨碎了的片料等。
木材工業方面：木屑、鋸木面、副產品等、
建材工業方面：水泥、水泥生料、付料等。
環保方面：過濾物、回收物、蘇打灰、飛灰、固定殘渣、廢料等。
農業方面：家畜飼料、養料、粉料等。

技術參數

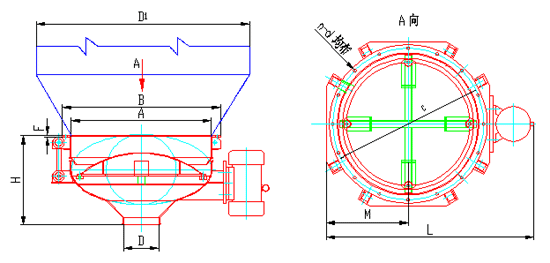

序號	型號	振動斗直徑A	法蘭盤外徑B	法蘭盤內徑C	出料口直徑Dmin	電機相關尺寸E	法蘭盤厚度H	振動斗高度H	長度L	寬度M	法蘭盤螺孔		電機功率（kw)	一般相配料倉直徑D1	一般相配料倉容積（m3)	重量（kg)
					Dmax						數量	孔徑
											n	d
1	GZD04	400	490	450	50	54	6	295	670	240	12	14	0.15	400～800	2～8	57
					150
2	GZD06	600	710	660	50	91	6	396	900	360	16	14	0.15	600～1200	5～15	88
					150
3	GZD08	800	930	880	80	56	8	530	1120	500	16	20	0.55	800～1600	10～40	230
					200
4	GZD10	1000	1130	1080	100	44	10	635	1305	585	16	20	0.75	1000～2000	20～50	285
					300
5	GZD12	1200	1330	1280	100	42	10	730	1500	680	16	20	0.75	1200～2400	30～60	424
					350
6	GZD15	1500	1660	1590	150	10	12	930	2080	900	24	24	1.5	1500～3000	50～100	620
					400
7	GZD20	2000	2200	2120	200	9	14	1055	2420	1170	36	24	1.5	2000～4000	60～160	1158
					500
8	GZD25	2500	2720	2620	250		16	1330	3120	1420	36	28	2.2	2500～5000	100～250	1480
					600
9	GZD30	3000	3220	3120	300		20	1590	3650	1650	40	28	2.2	3000～6000	200～400	2230
					650
10	GZD36	3600	3820	3720	400		20	1890	4260	1950	48	28	3.0	3600～7200	300～600	3036
