刮板輸送機上預篩分裝置工作原理

    預篩分裝置工作原理示意圖如圖 3 所示，預篩分裝置的設計，主要是借鑒了滾軸篩的思想，每一根輥軸都由 單獨的電機驅動，多個輥軸同向旋轉，推移刮板輸送機上的物料向前滾動，同時對物料層進行擾動，使物料層松散，小于兩輥軸間空隙的物料被篩分，經篩分裝置下面的下料倉落到皮帶輸送機上運走，沒有被篩分的物料被繼續輸送到下一環節。     對于礦井來煤通常具有高灰、高水、黏度高的特點，由于滾軸篩自身的結構特點，可以對其高效的處理［2］；對于難篩物料，利用滾軸篩篩盤轉動的特性，對難篩顆粒產生擠壓拉帶的作用，使其順利透過滾軸篩，或被刮板輸送機輸送到下一環節，防止由于難篩顆粒的滯留，造成刮板輸送機的運轉困難甚至是停止運轉［3］；滾軸篩在運行過程中，無振動部件，可以減少對刮板輸送機的損害。基于上述滾軸篩的這些特點，非常適合用在刮板輸送機上。
    預篩分裝置設置在刮板輸送機的前部比較合理，原 因是可以將滿足一定粒度的物料及時篩分出去，留在刮 板輸送機上的物料的總量減少，刮板輸送機需要的驅動 功率就減小了，且后續破碎設備的負荷和磨耗也相應地 減小了，從而降低了經濟成本；又由于刮板輸送機下端設 有料倉及皮帶輸送機，需留出料倉的空間位置，綜合考慮 得出預篩分裝置最好設置在刮板輸送機的前三分之一 處。最好在預篩分裝置處設置維修平臺 1 如圖 1（a）所示， 方便預篩分裝置的維修。

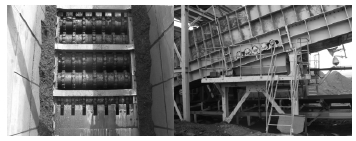

    某公司設計的帶預篩分功能的刮板輸送機，已在新疆別斯庫都克煤礦運轉，并取得良好的篩分效果，有效地減少了原煤的過粉碎量，現場使用情況如圖4所示。
