脈沖布袋除塵器
脈沖袋式除塵器概述
MC-II型脈沖袋式除塵器是在MC-1型的基礎上，改進的新型高效脈沖袋式除塵器。為了進步完善MC-1型脈沖袋式除塵器，將原圖進行了修改，改后的MC-II型脈沖袋式除塵器保留了MC-1型的凈化效率高，處理氣體能力大，性能穩定，操作方便、濾袋壽命長、維修工作量小等優點。而且從結構上和脈沖閥上進行改革，解決了露天安放和壓縮空氣壓力低的問題。適用機械、冶金、橡膠、面粉、化工、制藥、碳素、建材、礦山等單位。
脈沖除塵器結構原理

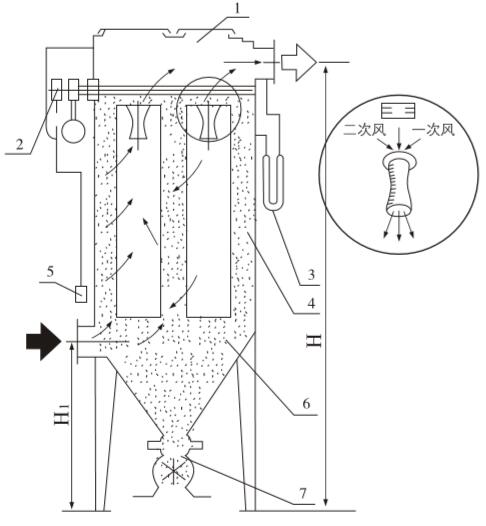

1、上箱體2、噴吹清灰系統3、V型壓力計4、中箱體5、控制儀6、下箱體7、排灰系統
MC-型脈沖袋式除塵器結構原理圖
技術參數
| 型號規格 | 過濾面積m2 | 含塵濃度g/m3 | 過濾風速m/min | 過濾風量m3/n | 阻力H2omm | 效率％ | 外型尺寸長×寬×高 | 重量(Kg) |
|---|---|---|---|---|---|---|---|---|
| MC24-Ⅱ | 18 | ＜15 | 2-4 | 2160-4320 | 120-150 | 99.5 | 1090×1678×3667 | 1133 |
| MC36-Ⅱ | 27 | ＜15 | 2-4 | 3240-6480 | 120-150 | 99.5 | 1490×1678×3667 | 1485 |
| MC48-Ⅱ | 36 | ＜15 | 2-4 | 4320-8640 | 120-150 | 99.5 | 1890×1678×3667 | 1495 |
| MC60-Ⅱ | 45 | ＜15 | 2-4 | 5400-10800 | 120-150 | 99.5 | 2290×1678×3667 | 1730 |
| MC72-Ⅱ | 54 | ＜15 | 2-4 | 6480-12960 | 120-150 | 99.5 | 2690×1678×3667 | 1950 |
| MC84-Ⅱ | 63 | ＜15 | 2-4 | 7560-15120 | 120-150 | 99.5 | 3090×1678×3667 | 2230 |
| MC96-Ⅱ | 72 | ＜15 | 2-4 | 8640-17280 | 120-150 | 99.5 | 3690×1678×3667 | 2400 |
| MC120-Ⅱ | 99 | ＜15 | 2-4 | 10800-21600 | 120-150 | 99.5 | 4450×1678×3667 | 2870 |
