超聲波振動篩通斷電控制器設計方案
作者：宏源科技 日期：2015-04-26
由于超聲波振動篩啟動時啟動阻力矩較大，且兩電機軸要實現等速同步反向運轉，兩臺電機必須參加啟動。
而穩定運轉以后需對其中一臺電機斷電。
為保證超聲波振動篩的兩臺電機的工作壽命接近相同，兩電機在穩定運轉狀態下需交替工作，因此需要設計一個控制電機通斷電的裝置。

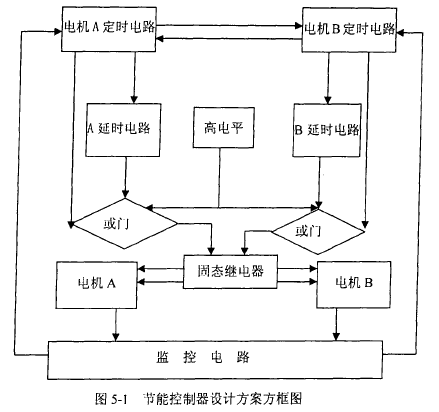

本裝置主要是采用集數字與模擬功能的SE556芯片、或門74LS32及OP07等芯片所組成，具體設計方案如圖5-1所示。
其工作原理為:當使用電源觸發時，兩臺電機處于長通狀態，且兩臺電機的信號不經過定時延時電路。
當電路處于穩定時，使用選擇開關，使兩臺電機處于循環狀態。
即當開關閉合時，A,B電機均處于隨機運行狀態，在兩電機定時時間結束時，觸發各自的延時電路工作和相互觸發工作。
因為其延時時間不同，造成兩電機出現了工作時間差，使兩臺電機在各自的延時電路下工作。
如當A電機的延時時間大于B電機時，B電機先停止工作，A電機在B電機的觸發下繼續工作，直到定時時間結束。
觸發電機B工作和A電機延時電路工作，直到A延時時間結束，B電機繼續工作直到定時時間結束。
觸發A電機工作和B電機延時電路工作，依次循環運轉，直到外界工作結束。
本文關鍵詞：超聲波振動篩,振動篩
