高效六角回轉式滾筒篩介紹

作者：宏源科技日期：2014-03-04

1、工作原理

高效六角回轉式滾筒篩是一種運動軌跡兼有拋物線運動和滑落運動的新型滾筒篩。一方面部分物料隨著筒體轉動被帶到一定高度作拋物線運動，另一方面其它物料隨筒體轉到一定的高度滑落。如圖t所示。

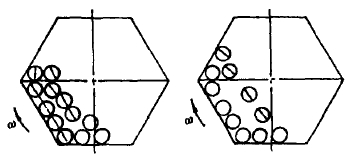

由于篩體被設計成六角形，被帶到一定高度的物料在拋落或滑落前的線速度是不同的(理論上)，如圖2，

物料在位置l處，線速度為v=rcos300 w，物料在位置2處，線速度v2=r。。由于線速度的變化，因此拋落或滑落運動的紊亂度進一步加大，從而有利于篩分效率的提高。物料在做上述運動的同時，由于篩體被設計成傾斜的，物料同時向前運動，因此有較強的向前輸送能力。六角回轉式滾筒篩的篩分效率較圓滾筒篩提高約25%。近年來，六角回轉式滾筒篩在篩分領域逐漸引起人們的重視。

2、結構

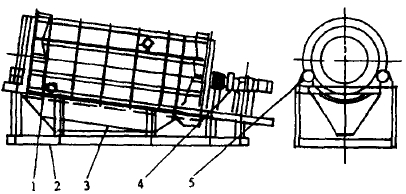

高效六角回轉式滾筒篩主要由機架、滾筒、傳動裝置、托輥、集料斗封閉罩及附件組成，如圖3所示。滾筒是框架式結構，強度高、剛性好;內掛篩網，篩網的支撐形式有六角懸掛和篩板懸掛，本機采六角懸掛，這樣有效篩分面積增加;傳動裝置采用中心傳動方式，電機減速機用變頻調速直聯式擺線針輪減速機，速比大，占用空間少;主軸承采用推力軸承及調心滾動軸承，可防止?jié)L筒軸向竄動。
