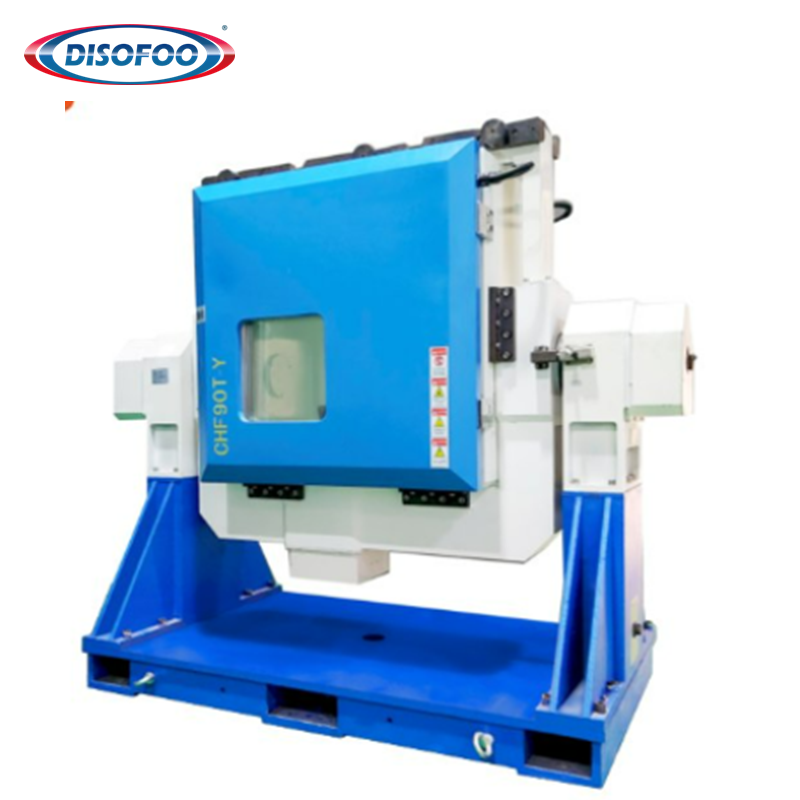

2FDT400WK雙軸溫箱轉臺

技術指標

1.1 臺體結構

外環采用“U”型環架結構，繞水平軸轉動，可連續旋轉；

內環采用“T”型結構，繞外框軸的垂直軸旋轉，可連續旋轉。

1.2 承載要求

額定負載重量：30kg

1.3臺面

臺面采用不銹鋼材料，8線均布放射狀安裝孔（標準M8螺釘）臺面應有定位塊，引北后零位在真北上。

平面度：優于0.02mm；

臺面跳動量：優于0.03mm；

臺面尺寸：Φ400mm

1.4 速率范圍

內環：±0.01°/s～±800°/s

外環：±0.01°/s～±150°/s

1.5 角速率精度（內環、外環）

角速率精度（內環、外環）

ω≤1°/s，速率精度優于5×10-3（1°平均）

 1°/s≤ω≤10°/s，速率精度優于5×10-4（10°平均）

ω≥10°/s，速率精度優于5×10-5（360°平均）

1.6 角位置定位精度：內環±3″，外環±5″；

1.7 角位置重復定位精度：±2″；

1.8 速率分辨率：優于0.001°/s；

1.9 角加速度：內框：400°/s2，外框：500°/s2

1.10 滑環

用戶滑環數：51，滑環的承受電流≥3A；

環間絕緣電阻＞100MΩ，500V；

各環道對臺體＞100MΩ，500V；

接觸電阻變化＜10mΩ；

1.11 用戶連接器

內框連接器：XKE36F51ZQ(孔)

底座連接器：XKE36R51ZQ(孔)

1.12供電電源：

380V±10％，50Hz±3Hz    功率：約7kw

220V±10％，50Hz±3Hz    功率：約3kw

1.13 連續工作時間：不小于12h；

1.14 接口要求

USB/RS422串口，RS422串口波特率115200bps；

2 高低溫箱

內部有效容積：約91升；

內部有效尺寸： 450 mm x 450 mm x450 mm (D x W x H) (深x寬 x 高)

1）溫箱有效容積應確保負載在臺面上的安裝和轉動；

2）溫度范圍：-40℃～+85℃；

3）溫度偏差：±1℃；

4）工作方式：恒溫、線性變溫方式；

5）溫度穩定度：12h內不大于±0.5℃；

6）溫度控制精度：不大于±0.5℃；

7）溫度均勻度：不大于±2℃；

8）升降溫速率：不小于2℃/min（平均）
 9）制冷方式：機械壓縮機制冷；

10）溫度箱與臺體之間的連接應有隔振措施；

11）前后開門以便負載安裝；

12）設置一個觀測窗，內部有照明功能，照明開關外置；

13）提供溫箱參數設置及控制面板；

14）提供標準的RS232接口和通訊協議，供客戶二次開發溫箱控制程序。
