如何用影像測量儀測量PCB針腳之間的平整度？

日期：2022-03-21 16:01:02

分類：半導體LED，消費電子

影像測量儀如何測量手機中框？

迪賽福-影像測量儀在測量PCB尺寸測量上的應用

如何用影像測量儀測量PCB針腳之間的平整度？

PCB(printed circuit board)即印制線路板，簡稱印制板，是電子工業的重要部件之一。幾乎每種電子設備，小到電子手表、計算器，大到計算機、通信電子設備、系統，只要有集成電路等電子元件，為了使各個元件之間的電氣互連，都要使用印制板。印制線路板由絕緣底板、連接導線和裝配焊接電子元件的焊盤組成，具有導電線路和絕緣底板的雙重作用。如今制造業正往高精尖方向轉型，產品質量管控提出了更高的要求：在pin針焊接上去后再對針腳之間的平整度進行測量，從而保證后續裝配的精密度及產品性能。那么如何用影像測量儀測量PCB pin針腳之間的平整度呢？迪賽福給出以下方案。

影像測量儀機型：

復合式影像測量儀，全自動測量，三軸CNC閉環操作系統；00級花崗巖底座+立柱，高穩定性，靈敏可靠、定點準確；大理石工作臺，保證長久穩定，變形系數小，受溫度影響小；可程控4環8區表面光環，LED平行輪廓光源，同軸光源。加裝了三維測頭、點激光掃描測頭，同軸實現二維與三維尺寸測量。

迪賽福-影像儀-F300

測量過程：

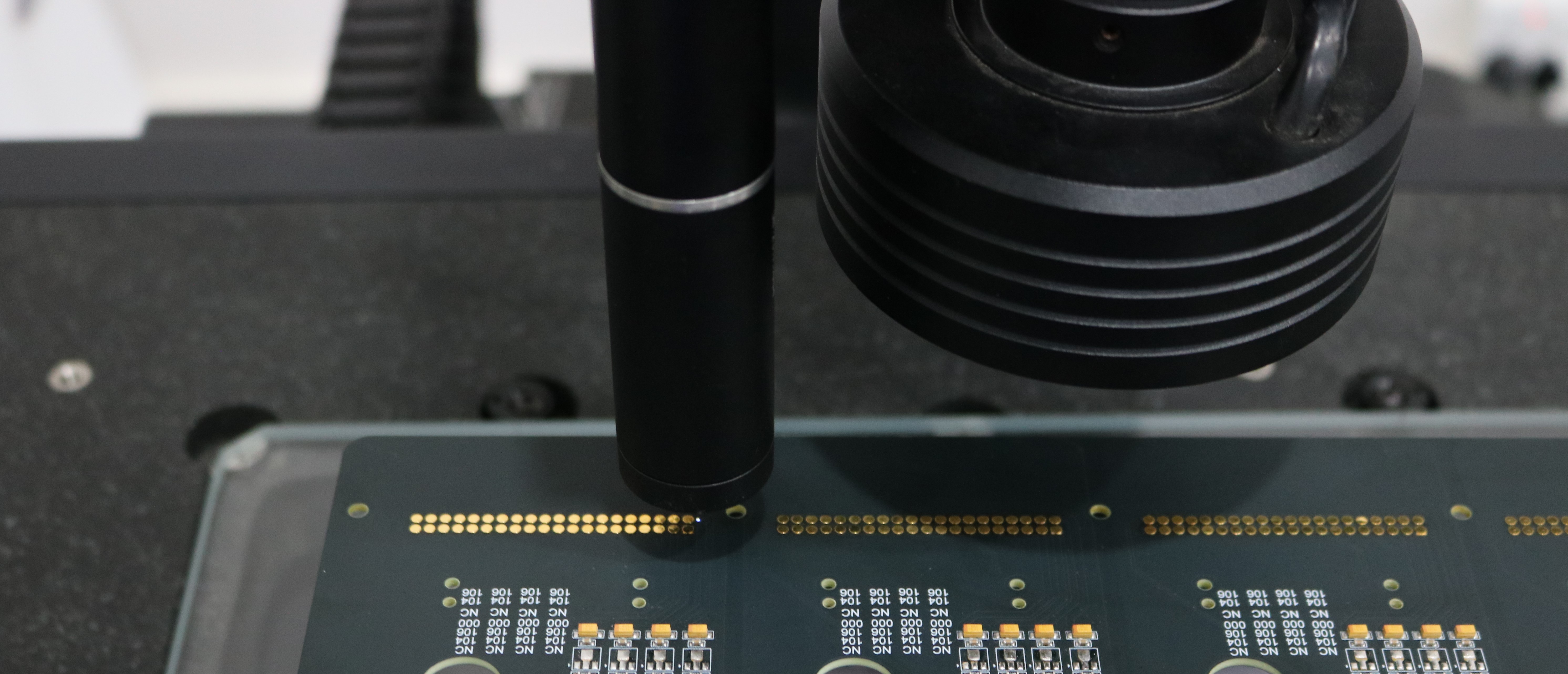

1、搭配精度高達0.001mm點激光掃描測頭，對PCB板上的多排pin針進行掃描，形成密集3D點云數據；

影像測量儀

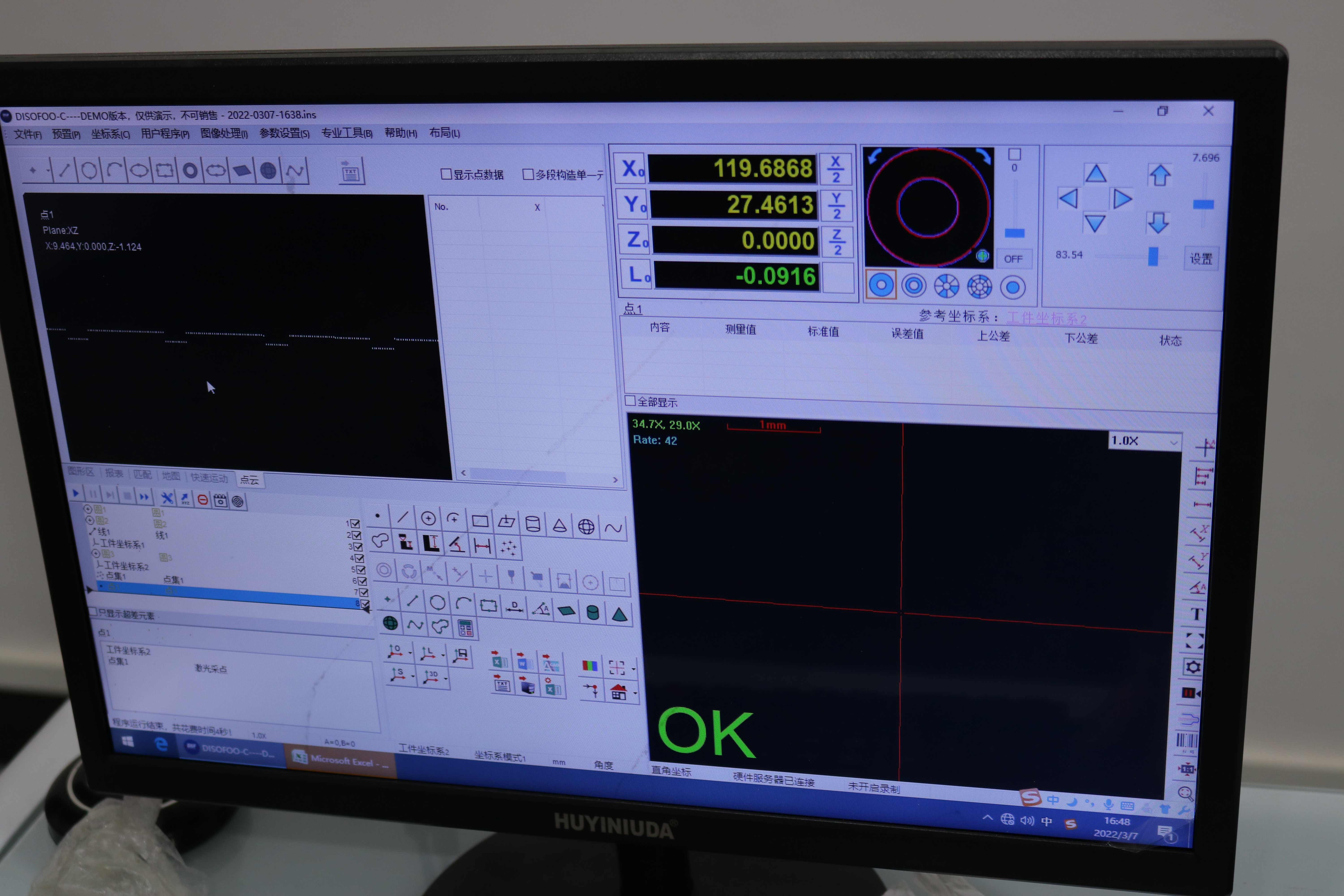

在整體的3D掃描數據上提取需要的測量點（每個針腳提取一個或多個點）來計算所有針腳的平整度。整個過程只需掃描一次，后續所有操作通過陣列功能完成多次掃描以及測量點提取，只需數秒即可完成測量。得到客戶充分的認可。

影響測量儀

迪賽福復合式影像測量儀是迪賽福為解決多種難度測量而研發的影像測量儀。迪賽福擁有自主的設計研發團隊，讓迪賽福復合型影像測量儀成為一款擁有出色配置、高精度、高穩定性的影像測量儀器。迪賽福具備多種應對客戶需求的方案，幫助企業實現高質檢賦能，高速的質量檢測。
